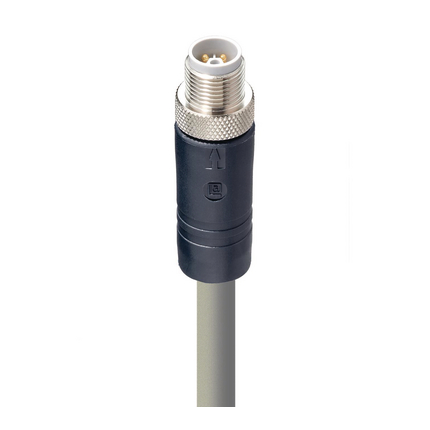

M12 Power Enkele Kabelset
€ 55,75*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RST 5L-949/2 M SW
Fabrikantnummer:
934851381
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Power Enkele Kabelset is ontworpen voor robuuste en betrouwbare stroomverbindingen. Met een rechte mannelijke 5-pin (4+FE) L-gecodeerde connector en een zwarte behuizing, ondersteunt deze kabelset spanningen van 50 V AC of 60 V DC en een stroomsterkte van 16 A. De duurzame PUR grijze kabel meet 1,50 mm², wat zorgt voor langdurige prestaties, zelfs in veeleisende omgevingen. De connector is ongeschermd, heeft een robuuste draaikoppeling en is vervaardigd uit duurzame materialen zoals CuNi en TPE, met uitstekende isolatieweerstand (> 10^9 Ohm) en contactweerstand (≤ 10 mOhm). Deze kabelset biedt een hoge mate van bescherming (IP65, IP67, IP69K), wat hem ideaal maakt voor gebruik in industriële omgevingen. Hij voldoet aan de IEC 61076-2-111 normen en is geschikt voor bedrijfstemperaturen tussen -40 °C en +125 °C.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 1: | black |
|---|---|
| Draad kleur 03, zijde 1: | blue |
| Draad kleur 02, zijde 1: | white |
| Draad kleur 01, zijde 1: | brown |
| Artikelnummer (#1): | 934851381 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | HD 22.10 Appendix A, DIN EN 60811-404 |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5(4+FE) |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| UL-kabeltype: | AWM: 20939 |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PP |
| VDE-keurmerk: | VDE 61984 |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur FE, zijde 1: | pink |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 949 |
| Kabellengte: | 2 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | PUR |
| Kleur kabelmantel: | grey (RAL 7032) |
| Omgevingstemperatuur (flexibele installatie): | -30 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie, kortdurend 100u): | -40 °C to +125 °C |
| Omgevingstemperatuur (drag chain installatie): | -20 °C to +60 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 8.0 ±0.20 mm |
| Bevestigingstype: | Coupling Screw |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Male, straight, 5-pin(4+FE), L-coded, black body, 50 V AC/60 V DC, 16 A; PUR grey cable, 1.50 mm² |
| Halogeenvrij: | DIN VDE 0472 T.815 |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RST 5L-949/2 M SW |
| Isolatieweerstand kabel: | min 500 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.35 mm |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 10 M |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934851381 |
