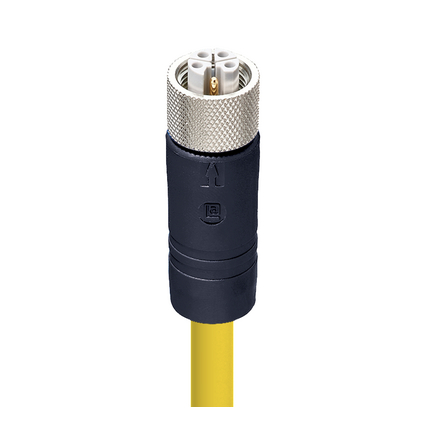

M12 Power Enkelzijdige Kabelset
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKT 5L-1002/5 M SW
Fabrikantnummer:
934849158
EAN:
04001088159990
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Power Enkelzijdige Kabelset biedt een vrouwelijke, rechte, 5-pins (4+FE) opstelling en is L-gecodeerd voor veilige verbindingen. Met een zwart lichaam en een gele TPE-kabel ondersteunt het ontwerp een maximale spanning van 50 V AC/60 V DC en een nominale stroom van 16 A. Deze kabelset zorgt voor betrouwbare prestaties met een gereduceerde contactweerstand van ≤10 mOhm en een isolatieweerstand van ˃10^9 Ohm. Geschikt voor uiteenlopende toepassingen, het kan zware omgevingen weerstaan met een IP65, IP67 en IP69K beschermingsgraad en werkt bij temperaturen van -40 °C tot +125 °C. Het gebruik van CuNi voor de contactbasis en TPE voor het gegoten lichaam verbetert duurzaamheid en prestaties. Met een kabeldiameter van Ø9,4 mm en een minimale buigradius is deze kabelset ideaal voor veelzijdige installaties, vast of flexibel. In overeenstemming met IEC 61076-2-111 normen, garandeert het nauwkeurige engineering, perfect voor industrieel gebruik.
Downloads
Datablad (EN)Specificaties
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
|---|---|
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 10 x D |
| Minimale buigradius (vaste installatie): | ˃ 10 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | - |
| Oliebestendigheid: | Oil Res II |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | female |
| Afscherming: | Unshielded |
| UL-kabeltype: | UL/CSA, NEC (UL) TC_ER, WTTC or AWM Style 20328 (900 V 105 °C) |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| VDE-keurmerk: | |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 1002 |
| Kabellengte: | 5 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | TPE |
| Kleur kabelmantel: | yellow |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (drag chain installatie): | - |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | Ø 9.4 mm ± 0.2 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Female, straight, 5-pin(4+FE), L-coded, black body, 50 V AC/60 V DC, 16 A; TPE yellow cable, 1.50 mm² |
| Halogeenvrij: | - |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RKT 5L-1002/5 M SW |
| Isolatieweerstand kabel: | min. 500 MΩxkm |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.55 mm |
| Brandbaarheidsklasse (kabelmantel): | UL1685 FT4/IEEE 1202 Vertical Tray Flame Test, FT4 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 1 Mio |
| Aandraaimoment (contactschroef): | M 12x1: (60-65) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934849158 |
