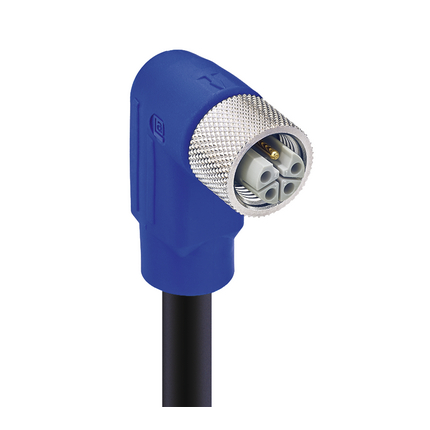

M12 Power Enkelzijdige Kabelset
€ 67,48*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKWT 5L-1001/2 M
Fabrikantnummer:
934850141
EAN:
04001088159631
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Power Enkelzijdige Kabelset zorgt voor betrouwbare en efficiënte verbindingen dankzij de haakse, vrouwelijke 5-pins (4+FE) configuratie, L-gecodeerd voor compatibiliteit met diverse industriële toepassingen. Deze kabelset heeft een blauwe behuizing en is uitgerust met een robuuste TPE zwarte kabel met een geleidergrootte van 1,50 mm². Geschikt voor 50 V AC/60 V DC toepassingen met een stroomsterkte van 16 A, biedt deze kabelset een hoogwaardige oplossing voor veeleisende omgevingen. De kabelset voldoet aan de IP65, IP67 en IP69K beschermingsgraden, wat duurzaamheid garandeert, zelfs onder zware omstandigheden. Ideaal voor integratie in automatiseringssystemen en bedieningspanelen waar betrouwbare stroomoverdracht cruciaal is.
Downloads
Datablad (EN)Specificaties
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
|---|---|
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | blue |
| Minimale buigradius (flexibele installatie): | ˃ 10 x D |
| Minimale buigradius (vaste installatie): | ˃ 10 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | - |
| Oliebestendigheid: | Oil Res II |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | female |
| Afscherming: | Unshielded |
| UL-kabeltype: | UL/CSA, NEC (UL) TC_ER, WTTC or AWM Style 20328 (900 V 105 °C) |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| VDE-keurmerk: | |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 1001 |
| Kabellengte: | 2 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | angled |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | TPE |
| Kleur kabelmantel: | black |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (drag chain installatie): | - |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | Ø 9.4 mm ± 0.2 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Female, angled, 5-pin(4+FE), L-coded, blue body, 50 V AC/60 V DC, 16 A; TPE black cable, 1.50 mm² |
| Halogeenvrij: | - |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RKWT 5L-1001/2 M |
| Isolatieweerstand kabel: | min. 500 MΩxkm |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.55 mm |
| Brandbaarheidsklasse (kabelmantel): | UL1685 FT4/IEEE 1202 Vertical Tray Flame Test, FT4 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 1 Mio |
| Aandraaimoment (contactschroef): | M 12x1: (60-65) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934850141 |
