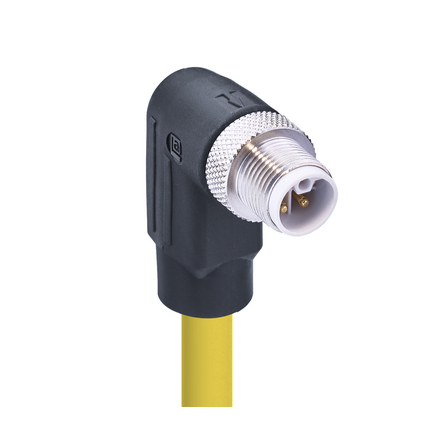

M12 Power Enkelzijdige Kabelset
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RSWT 5L-1002/10 M SW
Fabrikantnummer:
934852118
EAN:
04001088159198
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Power Enkelzijdige Kabelset is ontworpen om robuuste en betrouwbare stroomverbindingen te bieden. Deze mannelijke, hoekige connector heeft een 5-pins (4+FE) ontwerp met een 'L'-codering, waardoor hij geschikt is voor verschillende industriële toepassingen. Het werkt met een nominale spanning van 50 V AC/60 V DC en ondersteunt een stroomsterkte tot 16 A. De kabelset bevat een stevige TPE gele kabel met een geleidergrootte van 1,50 mm², wat zorgt voor efficiënte elektrische transmissie. Het zwarte lichaam en de bevestigingsmoer zorgen voor extra duurzaamheid en veilige verbindingen. Met een IP-classificatie van IP65, IP67 en IP69K is deze connector bestand tegen stof en water, waardoor hij ideaal is voor ruwe omgevingen. De flexibele en vaste installatie toepassingen bieden veelzijdig gebruik, terwijl de hoge aansluitcycli (≤ 100) zorgen voor een lange levensduur en betrouwbaarheid.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 1: | black |
|---|---|
| Draad kleur 03, zijde 1: | blue |
| Draad kleur 02, zijde 1: | white |
| Draad kleur 01, zijde 1: | brown |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 10 x D |
| Minimale buigradius (vaste installatie): | ˃ 10 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | - |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | Oil Res II |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| UL-kabeltype: | UL/CSA, NEC (UL) TC_ER, WTTC or AWM Style 20328 (900 V 105 °C) |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| VDE-keurmerk: | |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur FE, zijde 1: | pink |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 1002 |
| Kabellengte: | 10 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | angled |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | TPE |
| Kleur kabelmantel: | yellow |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (drag chain installatie): | - |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | Ø 9.4 mm ± 0.2 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Male, angled, 5-pin(4+FE), L-coded, black body, 50 V AC/60 V DC, 16 A; TPE yellow cable, 1.50 mm² |
| Halogeenvrij: | - |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RSWT 5L-1002/10 M SW |
| Isolatieweerstand kabel: | min. 500 MΩxkm |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.55 mm |
| Brandbaarheidsklasse (kabelmantel): | UL1685 FT4/IEEE 1202 Vertical Tray Flame Test, FT4 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 1 Mio |
| Aandraaimoment (contactschroef): | M 12x1: (60-65) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934852118 |
