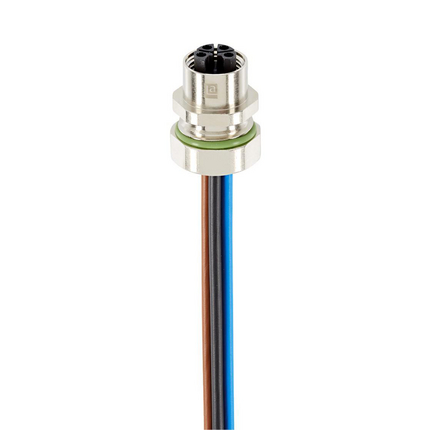

M12 Power Receptacle Connector
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKP6S 4L-034/0,5 M
Fabrikantnummer:
934980558
EAN:
04001088162556
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Power Receptacle Connector is een krachtige vrouwelijke connector, ontworpen voor front mount toepassingen. Hij heeft 5 pinnen (4+FE) met L-codering, wat polariteitsbescherming biedt. De connector is afgeschermd en biedt robuuste bescherming tegen elektromagnetische interferentie. De behuizing is gemaakt van duurzaam verzilverd metaal en geschikt voor 50 V AC / 60 V DC en 16 A. Deze connector is ideaal voor industriële automatiseringstoepassingen waar veilige en betrouwbare stroomverbindingen cruciaal zijn. Hij voldoet aan de IEC 61076-2-111 normen en biedt IP65, IP67, en IP69K bescherming bij gebruik met compatibele connectors. De materialen van het product omvatten CuNi, Cu/Au voor contactoppervlakken, en PBT GF voor het contactdrager materiaal, wat zorgt voor langdurige prestaties, zelfs in ruwe omgevingen.
Downloads
Datablad (EN)Specificaties
| Draad kleur FE, zijde 1: | pink |
|---|---|
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Draad kleur 04, zijde 1: | black |
| Draad kleur 03, zijde 1: | blue |
| Opmerking vermogensreductie: | * Notice derating |
| Aantal pinnen: | 4(4 w./o. FE) |
| O-ringmateriaal: | FKM |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur 01, zijde 1: | brown |
| Draad kleur 02, zijde 1: | white |
| Productfamillie: | Power Connector |
| Productsubfamilie: | M12 Power |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Type contact / Geslacht: | female |
| UL-keurmerk: | cULus |
| UL-bestand: | E497237 |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Opmerking beschermingsgraad / IP-classificatie: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Nominale stroom*: | 16 A |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale spanning: | 63 V |
| RoHS-conform: | yes |
| Afscherming: | Shielded |
| Afschermingsmateriaal: | CuZn, plating: Ni |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Codering: | L |
| Connectorontwerp: | Front mount (positionable) |
| Connectortype: | Receptacle |
| Contact basismateriaal (#1): | CuNi |
| Kleur contacthouder: | grey |
| Materiaal contacthouder (#1): | PBT GF |
| Contactcoating: | Cu/Au |
| Contactweerstand: | ≤ 10 mOhm |
| Kabellengte: | 0.5 m |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Bevestigingsmateriaal: | CuZn |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingstype: | Coupling Nut |
| Klantspecifiek product: | |
| Behuizingsmateriaal: | CuZn |
| Behuizingscoating: | Ni |
| Geïsoleerde draaddiameter: | 2.5 mm² |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Artikelomschrijving: | RKP6S 4L-034/0,5 M |
| Lange omschrijving (#1): | M12 Power Receptacle Connector: Female, front mount (positionable), 5-pin(4+FE), L-coded, shielded, silver housing, 50 V AC / 60 V DC, 16 A |
| Koppelcycli: | ≤ 100 |
| Behuizingskleur: | Silver |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Uniek Nr.: | 934980558 |
