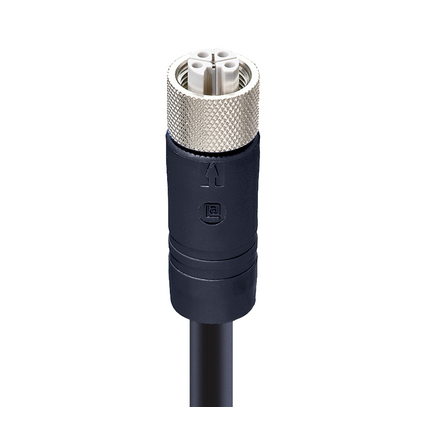

M12 Power Single-Ended Cordset
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKT 4L-993/6M SW
Fabrikantnummer:
934849119
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
Het M12 Power Single-Ended Cordset is een robuuste en betrouwbare oplossing voor stroomaansluitingen. Ontworpen met een rechte vrouwelijke connector, biedt deze 4-pins, L-gecodeerde cordset betrouwbare prestaties met een stroomcapaciteit van 50 V AC/60 V DC en 16 A. De zwarte PVC-kabel met een draadgrootte van 1,50 mm² zorgt voor duurzaamheid en flexibiliteit in verschillende installaties. De cordset voldoet aan de IEC 61076-2-111 ontwerpnorm en heeft een IP65, IP67 en IP69K beschermingsgraad, wat de geschiktheid voor ruwe omgevingen waarborgt. Bovendien zorgen het CuNi-basismateriaal en de Cu/Au-plating voor uitstekende elektrische geleidbaarheid en weerstand tegen corrosie.
Downloads
Datablad (EN)Specificaties
| Artikelnummer (#1): | 934849119 |
|---|---|
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 10 x D |
| Minimale buigradius (vaste installatie): | ˃ 5 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | - |
| Oliebestendigheid: | HD 22.10 Appendix A, DIN EN 60811-404 |
| O-ringmateriaal: | FKM |
| Aantal draden: | 4 |
| Aantal pinnen: | 4 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | female |
| Afscherming: | Unshielded |
| UL-kabeltype: | AWM: 21179 |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| VDE-keurmerk: | |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | black |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 993 |
| Kabellengte: | 6 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | PVC |
| Kleur kabelmantel: | black |
| Omgevingstemperatuur (flexibele installatie): | -10 °C to +80 °C |
| Omgevingstemperatuur (vaste installatie): | -30 °C to +80 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 7.4 ±0.20 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Female, straight, 4-pin, L-coded, black body, 50 V AC/60 V DC, 16 A; PVC black cable, 1.50 mm² |
| Halogeenvrij: | - |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RKT 4L-993/6M SW |
| Isolatieweerstand kabel: | min. 100 MΩxkm |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.35 mm |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 2 M |
| Aandraaimoment (contactschroef): | M 12x1: (60-65) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934849119 |
