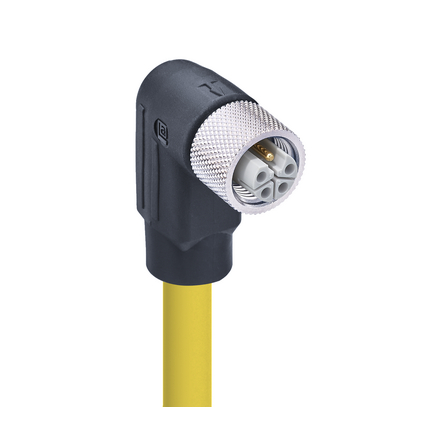

M12 Power Single-Ended Cordset
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKWT 5L-1002/15 M SW
Fabrikantnummer:
934850155
EAN:
04001088159549
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Power Single-Ended Cordset is ontworpen voor hoogwaardige elektrische connectiviteit. Deze cordset heeft een vrouwelijke, hoekige connector met 5 pinnen (4+FE) en een L-gecodeerde zwarte behuizing. Het is robuust en betrouwbaar, geschikt voor 50 V AC/60 V DC en 16 A. De cordset heeft een TPE gele kabel met een geleidergrootte van 1,50 mm², wat een optimale stroomdraagcapaciteit garandeert. De connector is ongeschermd en maakt gebruik van een koppelmoer voor veilige bevestiging. Het is geschikt voor verschillende industriële toepassingen, met een hoge beschermingsgraad (IP65, IP67, IP69K) en een breed bedrijfs temperatuurgebied van -40 °C tot +125 °C. Ontworpen volgens IEC 61076-2-111 normen, voldoet het aan strenge veiligheids- en milieukeuringen. Deze cordset zorgt voor veilige en stabiele verbindingen, geschikt voor veeleisende omgevingen en toepassingen zoals automatiseringssystemen en stroomdistributienetwerken.
Downloads
Datablad (EN)Specificaties
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
|---|---|
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 10 x D |
| Minimale buigradius (vaste installatie): | ˃ 10 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | - |
| Oliebestendigheid: | Oil Res II |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | female |
| Afscherming: | Unshielded |
| UL-kabeltype: | UL/CSA, NEC (UL) TC_ER, WTTC or AWM Style 20328 (900 V 105 °C) |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| VDE-keurmerk: | |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 1002 |
| Kabellengte: | 15 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | angled |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | TPE |
| Kleur kabelmantel: | yellow |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (drag chain installatie): | - |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | Ø 9.4 mm ± 0.2 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Female, angled, 5-pin(4+FE), L-coded, black body, 50 V AC/60 V DC, 16 A; TPE yellow cable, 1.50 mm² |
| Halogeenvrij: | - |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RKWT 5L-1002/15 M SW |
| Isolatieweerstand kabel: | min. 500 MΩxkm |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.55 mm |
| Brandbaarheidsklasse (kabelmantel): | UL1685 FT4/IEEE 1202 Vertical Tray Flame Test, FT4 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 1 Mio |
| Aandraaimoment (contactschroef): | M 12x1: (60-65) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934850155 |
