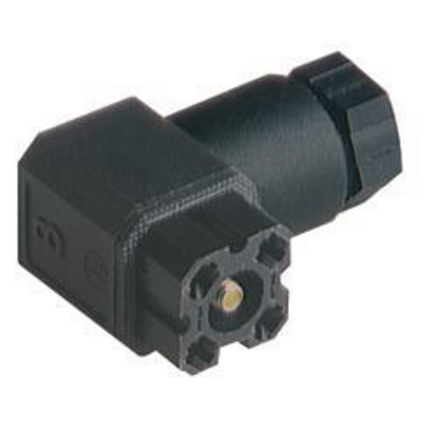

G-Series Power Field Attachable Connector
€ 4,99*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:G 4 W 1 F Au UM sw
Fabrikantnummer:934386100
Merk:Hirschmann
Minimale bestelhoeveelheid:1000
Productinformatie
De G-Series Power Field Attachable Connector is een hoogwaardige elektrische connector ontworpen met een vrouwelijke, gehoekte, 4-pins configuratie en een duurzaam zwart lichaam. Deze connector ondersteunt een nominale spanning van 50V AC/DC en een nominale stroom van 6 A, wat het een uitstekende keuze maakt voor verschillende stroomtoepassingen. De soldeeraansluiting zorgt voor een veilige en stabiele verbinding, en het voldoet aan de DIN EN 61984 (VDE 0627) ontwerpstandaarden voor betrouwbaarheid en veiligheid. De connector is onafgeschermd, gemaakt van hoogwaardige materialen zoals CuZn-basismateriaal met Cu/Au-plating voor contact, en PA GF voor behuizing en kabelwartel, allemaal zwart met brandbaarheidsklasse UL 94 HB. Het kan kabels met diameters van Ø3,5 mm tot Ø6 mm accommoderen en werkt efficiënt in temperaturen van -40°C tot +90°C. Deze connector is ideaal voor industriële omgevingen en biedt een betrouwbare verbinding onder zware omstandigheden met zijn IP65-beschermingsgraad (wanneer correct gemonteerd en vergrendeld). Het is ook RoHS-conform, wat betekent dat het voldoet aan de huidige milieunormen.
Downloads
Datablad (EN)Specificaties
| Accessories to Order Separately: | Central Screw Stainless Steel: 732750003 |
|---|---|
| Ambient Temperature (Operation)*: | -40°C to +90°C |
| Attachment Material: | V2A |
| Attachment Type: | Central Screw |
| Cable Gland: | PG 7 |
| Cable Gland Color: | black |
| Cable Gland Material: | PA GF |
| Clearance / Creepage Distance: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Conductor Cross Section: | max. 0.50 mm² |
| Connector Design: | angled |
| Connector Type: | Field Attachable |
| Contact Base Material (#1): | CuZn |
| Contact Bearer Color: | black |
| Contact Bearer Material (#1): | PA GF |
| Contact Plating: | Cu/Au |
| Contact Resistance: | ≤ 10 mOhm |
| Customer Specific Product: | |
| Design Standard: | DIN EN 61984 (VDE 0627) |
| Fastening Torque (Attachment): | M 3: (50-60) Ncm |
| Fastening Torque (Cable Gland): | PG 7:(150-250) Ncm |
| Flammability Class (Cable Gland): | UL 94 HB |
| Flammability Class (Contact Bearer): | UL 94 HB |
| Flammability Class (Housing): | UL 94 HB |
| Gasket Material: | NBR |
| Housing Color: | black |
| Housing Material: | PA GF |
| Item Description: | G 4 W 1 F Au UM sw |
| Long Description (#1): | G-Series Power Field Attachable Connector: Female, angled, 4-pin, black body, solder type; 50V AC/DC, 6 A |
| Mating Connectors / Fitting to: | G 4 E 1 M…, G 4 A 1 M…., G 4 A 5 M… |
| Mating Cycles: | ≤ 50 |
| Note: | Do not connect or disconnect under load. |
| Note Derating: | Notice derating |
| Number of Pins: | 4 |
| Operating Voltage: | 50 V AC/DC |
| Part Number (#1): | 934386100 |
| Pollution Degree: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Product Characteristics: | Unmounted |
| Product Family: | Power Connector |
| Product Sub Family: | G Series |
| Protection Degree / IP Rating (IEC 60529): | IP65 |
| Protection Degree / IP Rating**: | IP65 |
| Protection Degree / IP Rating Note: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Rated Current*: | 6 A |
| Rated Impulse Voltage: | 1.5 kV |
| Rated Voltage: | 50V AC/DC |
| RoHS Compliant: | yes |
| Shielding: | Unshielded |
| Suitable Cables: | Ø3.5 mm - Ø6 mm |
| Type of Connection: | solder |
| Type of Contact / Gender: | female |
| VDE: | VDE-Reg.-Nr.: 3113 |
| uniek_nr: | hir934386100 |
