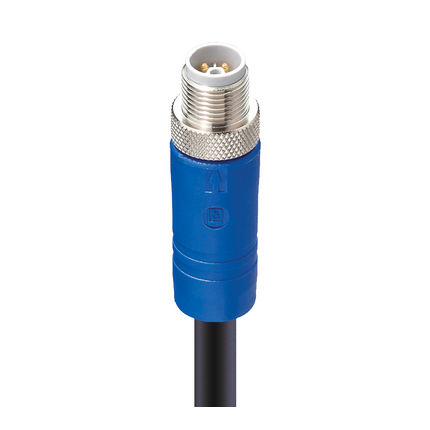

M12 Kracht Enkelzijdige Verbindingskabel
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RST 5L-1001/2 M
Fabrikantnummer:
934851122
EAN:
04001088159396
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Kracht Enkelzijdige Verbindingskabel is ontworpen voor betrouwbare stroomaansluitingen in industriële toepassingen. De kabel heeft een mannelijke, rechte 5-pins (4+FE) configuratie met L-codering, en ondersteunt zowel 50 V AC als 60 V DC bij 16 A. De blauw gekleurde behuizing en robuuste TPE zwarte kabel bieden flexibiliteit en duurzaamheid. De kabel bestaat uit een geleidergrootte van 1,50 mm², geschikt voor diverse stroomvoorzieningstaken. Met een beschermingsgraad van IP65, IP67 en IP69K is de verbindingskabel bestand tegen stof, olie en water, wat optimale prestaties in veeleisende omgevingen verzekert. De contactmaterialen, waaronder CuNi en Cu/Au-plating, verbeteren de geleidbaarheid en levensduur.
Downloads
Datablad (EN)Specificaties
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
|---|---|
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | blue |
| Minimale buigradius (flexibele installatie): | ˃ 10 x D |
| Minimale buigradius (vaste installatie): | ˃ 10 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | - |
| Oliebestendigheid: | Oil Res II |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| UL-kabeltype: | UL/CSA, NEC (UL) TC_ER, WTTC or AWM Style 20328 (900 V 105 °C) |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| VDE-keurmerk: | |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 1001 |
| Kabellengte: | 2 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | TPE |
| Kleur kabelmantel: | black |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (drag chain installatie): | - |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | Ø 9.4 mm ± 0.2 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Male, straight, 5-pin(4+FE), L-coded, blue body, 50 V AC/60 V DC, 16 A; TPE black cable, 1.50 mm² |
| Halogeenvrij: | - |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RST 5L-1001/2 M |
| Isolatieweerstand kabel: | min. 500 MΩxkm |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.55 mm |
| Brandbaarheidsklasse (kabelmantel): | UL1685 FT4/IEEE 1202 Vertical Tray Flame Test, FT4 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 1 Mio |
| Aandraaimoment (contactschroef): | M 12x1: (60-65) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934851122 |
