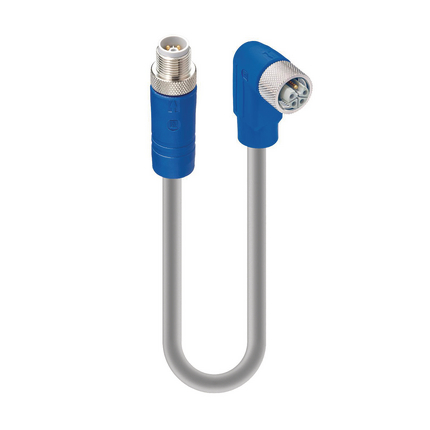

M12 Power Dubbelzijdige Kabelset
€ 118,40*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RST 5L-RKWT 5L-949/5 M
Fabrikantnummer:
934853174
EAN:
04001088095328
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
Deze M12 Power Dubbelzijdige Kabelset is ontworpen met een male rechte naar female gebogen configuratie, uitgerust met 5 pinnen (4+FE) en L-codering. Het ondersteunt 50 V AC en 60 V DC met een nominale stroom van 16 A, wat het ideaal maakt voor verschillende stroomdistributietoepassingen. Het blauwe lichaam en de PUR grijze kabel met een geleidermaat van 1,50 mm² zorgen voor duurzaamheid en betrouwbaarheid in zowel vaste als flexibele installaties. De kabelset voldoet aan de beschermingsnormen IP65, IP67 en IP69K, wat zorgt voor een hoog niveau van bescherming tegen binnendringing.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 2: | black |
|---|---|
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | HD 22.10 Appendix A, DIN EN 60811-404 |
| O-ringmateriaal, zijde 2: | FKM |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen, zijde 2: | 5(4+FE) |
| Aantal pinnen: | 5(4+FE) |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Overspanningscategorie, zijde 2: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur 04, zijde 1: | black |
| Draad kleur 03, zijde 2: | blue |
| Draad kleur 03, zijde 1: | blue |
| Draad kleur 02, zijde 2: | white |
| Draad kleur 02, zijde 1: | white |
| Draad kleur 01, zijde 2: | brown |
| Draad kleur 01, zijde 1: | brown |
| Artikelnummer (#1): | 934853174 |
| Type contact / Geslacht, zijde 2: | female |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| RoHS-conform: | yes |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| UL-keurmerk: | UL 2237; cULus |
| UL-kabeltype: | AWM: 20939 |
| Draadisolatiemateriaal: | PP |
| UL-bestandsnummer, Materiaal vormdeel, zijde 2: | E47960 |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder, zijde 2: | E41871 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| UL-bestand: | E497237 |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Vervuilingsgraad, zijde 2: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur FE, zijde 2: | pink |
| Draad kleur FE, zijde 1: | pink |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Productfamillie: | Power Connector |
| Productsubfamilie: | M12 Power |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie, zijde 2**: | IP65, IP67, IP69K |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Beschermingsgraad / IP-classificatie (ISO 20653), Zijde 2: | IP69K |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Beschermingsgraad / IP-classificatie (IEC 60529), Zijde 2: | IP65, IP67 |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie, zijde 2: | M12 Power |
| Opmerking vermogensreductie: | * Notice derating |
| Connectortype: | Cordset, double ended |
| Connectorontwerp, zijde 2: | angled |
| Connectorontwerp: | Straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Codering, zijde 2: | L |
| Codering: | L |
| Afstand tussen contacten / kruipwegafstand, zijde 2: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Contact basismateriaal (#1): | CuNi |
| Contact basismateriaal, zijde 2: | CuNi |
| Contactweerstand, zijde 2: | ≤ 10 mOhm |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating, zijde 2: | Cu/Au |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder, zijde 2: | PBT GF |
| Materiaal contacthouder (#1): | PBT GF |
| Kleur contacthouder, zijde 2: | grey |
| Kleur contacthouder: | grey |
| Bevestigingsmateriaal, zijde 2: | CuZn |
| Bevestigingsmateriaal: | CuZn |
| Omgevingstemperatuur (bedrijf), zijde 2*: | -40 °C to +125 °C, notice derating |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Omgevingstemperatuur (flexibele installatie): | -30 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie, kortdurend 100u): | -40 °C to +125 °C |
| Omgevingstemperatuur (drag chain installatie): | -20 °C to +60 °C |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Oppervlaktebehandeling bevestiging, zijde 2: | Cu/Ni |
| Bevestigingstype: | Coupling Screw |
| Kabelnummer: | 949 |
| Kabellengte: | 5 m |
| Materiaal kabelmantel: | PUR |
| Kleur kabelmantel: | grey (RAL 7032) |
| Kabeldiameter D: | ø 8.0 ±0.20 mm |
| Bevestigingstype, zijde 2: | Coupling Nut |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.35 mm |
| Halogeenvrij: | DIN VDE 0472 T.815 |
| Isolatieweerstand kabel: | min 500 MOhm x km |
| Isolatieweerstand, zijde 2: | ˃ 10^9 Ohm |
| Artikelomschrijving: | RST 5L-RKWT 5L-949/5 M |
| Vormdeelmateriaal, zijde 2: | TPE |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur, zijde 2: | blue |
| Vormdeelkleur: | blue |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli, zijde 2: | ≤ 100 |
| Koppelcycli: | ≤ 100 |
| Lange omschrijving (#1): | M12 Power Double-Ended Cordset: Male straight to female angled, 5-pin(4+FE), L-coded, blue body, 50 V AC/60 V DC, 16 A; PUR grey cable, 1.50 mm² |
| Brandbaarheidsklasse (vormdeel), zijde 2: | UL 94 HB |
| Ontwerpstandaard, zijde 2: | IEC 61076-2-111 |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Buigcycli: | ˃ 10 M |
| Klantspecifiek product: | |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder), zijde 2: | UL 94 V-2 |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Aandraaimoment (contactschroef), zijde 2: | M 12x1: (50-60) Ncm, hand-tight |
| Uniek Nr.: | aut934853174 |
