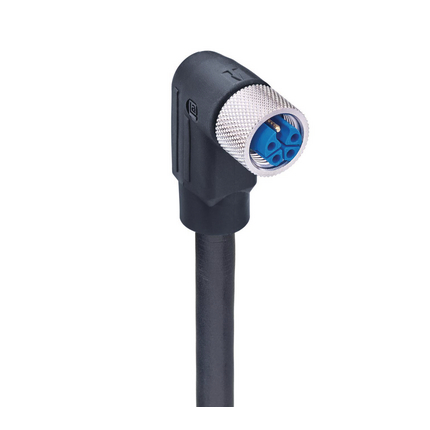

M12 Power Enkeln Tankoord
€ 65,31*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKWT 5K-736/5 M SW
Fabrikantnummer:
934850326
EAN:
04001088070875
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Power Enkeln Tankoord is speciaal ontworpen voor robuuste stroomverbindingen in industriële omgevingen. Het beschikt over een vrouwelijke, hoekige connector met een 5-pins (4+PE) configuratie en K-codering, en ondersteunt 600 V AC/DC en een stroomwaarde van 10 A. De zwarte behuizing van de connector is gebouwd om zware omstandigheden te doorstaan en is gemaakt van duurzaam TPE. Het koord is uitgerust met een zwarte PVC-kabel met een geleidergrootte van 0,75 mm², wat zorgt voor betrouwbare elektrische prestaties.
Voordelen van deze koordset zijn onder meer hoge duurzaamheid met een temperatuurbereik van -40 °C tot +125 °C, wat de levensduur in extreme omgevingen waarborgt. De koord heeft ook een hoge IP-classificatie van IP65 en IP67, wat aanzienlijke bescherming biedt tegen stof en waterindringing.
Toepassingen voor de M12 Power Enkeln Tankoord zijn breed en omvatten gebruik in automatiseringssystemen, industriële machines en andere elektrische installaties die betrouwbare en veilige stroomverbindingen vereisen. Het hoekige ontwerp maakt het ideaal voor krappe ruimtes waar ruimteoptimalisatie belangrijk is.
Voordelen van deze koordset zijn onder meer hoge duurzaamheid met een temperatuurbereik van -40 °C tot +125 °C, wat de levensduur in extreme omgevingen waarborgt. De koord heeft ook een hoge IP-classificatie van IP65 en IP67, wat aanzienlijke bescherming biedt tegen stof en waterindringing.
Toepassingen voor de M12 Power Enkeln Tankoord zijn breed en omvatten gebruik in automatiseringssystemen, industriële machines en andere elektrische installaties die betrouwbare en veilige stroomverbindingen vereisen. Het hoekige ontwerp maakt het ideaal voor krappe ruimtes waar ruimteoptimalisatie belangrijk is.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 1: | black 4 |
|---|---|
| Draad kleur 03, zijde 1: | black 3 |
| Draad kleur 02, zijde 1: | black 2 |
| Draad kleur 01, zijde 1: | black 1 |
| Artikelnummer (#1): | 934850326 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Bedrijfsspanning: | 600 V AC/DC |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5(4+PE) |
| Type contact / Geslacht: | female |
| Afscherming: | Unshielded |
| UL-kabeltype: | AWM: 2587 |
| Draadisolatiemateriaal: | PVC |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur PE, zijde 1: | green-yellow |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Nominale spanning: | 630 V |
| Nominale impuls-spanning: | 6.0 kV |
| Nominale stroom*: | 10 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67 |
| Kleur contacthouder: | blue |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 736 |
| Kabellengte: | 5 m |
| Codering: | K |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | angled |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 0.75 mm² |
| Materiaal kabelmantel: | PVC |
| Kleur kabelmantel: | black |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 6.7 ±0.20 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Female, angled, 5-pin(4+PE), K-coded, black body, 600 V AC/DC, 10 A; PVC black cable, 0.75 mm² |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RKWT 5K-736/5 M SW |
| Isolatieweerstand kabel: | min 20 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 1.85 mm |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934850326 |
