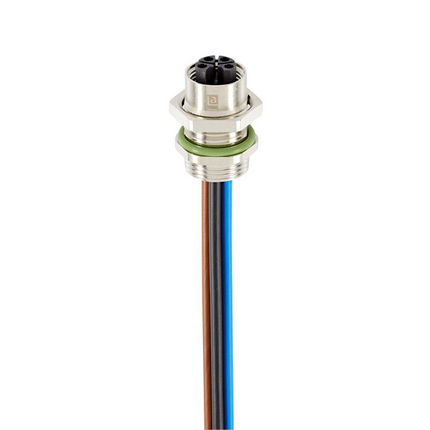

M12 Power Receptacle Connector
Op aanvraag
Vraag product aanPrijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKH6S 4L-034/0,2 M
Fabrikantnummer:
934980654
EAN:
04001088162334
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
1
Productinformatie
De M12 Power Receptacle Connector is ontworpen voor hoogwaardige connectiviteit in veeleisende toepassingen. De vrouwelijke achterbevestigde connector, voorzien van 5-pins (4+FE) en L-gecodeerd, zorgt voor een betrouwbare verbinding met een nominale spanning van 50 V AC / 60 V DC en een nominale stroom van 16 A. De zilverkleurige behuizing is afgeschermd voor superieure bescherming en behoudt robuuste verbindingen, zelfs onder zware omstandigheden. De connector voldoet aan de IEC 61076-2-111 normen, waardoor naleving van de industrienormen wordt gegarandeerd. Met operationele temperaturen variërend van -40 °C tot +125 °C, is hij in staat te presteren in zowel extreme kou als hitte. Voordelen zijn onder andere verbeterde bescherming met IP65 en IP67 classificaties, wat betekent dat hij stofdicht en beschermd is tegen waterindringing bij correcte installatie. De CuNi contactbasis en Cu/Au bekleding bieden uitstekende elektrische geleiding en corrosiebestendigheid. Toepassingen van deze connector beslaan verschillende industriële omgevingen waar betrouwbare stroomoverdracht en robuuste omgevingsweerstanden cruciaal zijn, zoals automatisering, machines en industriële controlesystemen.
Downloads
Datablad (EN)Specificaties
| Draad kleur FE, zijde 1: | pink |
|---|---|
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Draad kleur 04, zijde 1: | black |
| Draad kleur 03, zijde 1: | blue |
| Opmerking vermogensreductie: | * Notice derating |
| Aantal pinnen: | 4(4 w./o. FE) |
| O-ringmateriaal: | FKM |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur 01, zijde 1: | brown |
| Draad kleur 02, zijde 1: | white |
| Productfamillie: | Power Connector |
| Productsubfamilie: | M12 Power |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Type contact / Geslacht: | female |
| UL-keurmerk: | cULus |
| UL-bestand: | E497237 |
| Opmerking beschermingsgraad / IP-classificatie: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67 |
| Nominale stroom*: | 16 A |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale spanning: | 63 V |
| RoHS-conform: | yes |
| Afscherming: | Shielded |
| Afschermingsmateriaal: | CuZn, plating: Ni |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Codering: | L |
| Connectorontwerp: | Rear Mount |
| Connectortype: | Receptacle |
| Contact basismateriaal (#1): | CuNi |
| Kleur contacthouder: | grey |
| Materiaal contacthouder (#1): | PBT GF |
| Contactcoating: | Cu/Au |
| Contactweerstand: | ≤ 10 mOhm |
| Kabellengte: | 0.2 m |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Bevestigingsmateriaal: | CuZn |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingstype: | Coupling Nut |
| Klantspecifiek product: | |
| Behuizingsmateriaal: | CuZn |
| Behuizingscoating: | Ni |
| Geïsoleerde draaddiameter: | 2.5 mm² |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Artikelomschrijving: | RKH6S 4L-034/0,2 M |
| Lange omschrijving (#1): | M12 Power Receptacle Connector: Female, rear mount, 5-pin(4+FE), L-coded, shielded, silver housing, 50 V AC / 60 V DC, 16 A |
| Koppelcycli: | ≤ 100 |
| Behuizingskleur: | Silver |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Uniek Nr.: | 934980654 |
