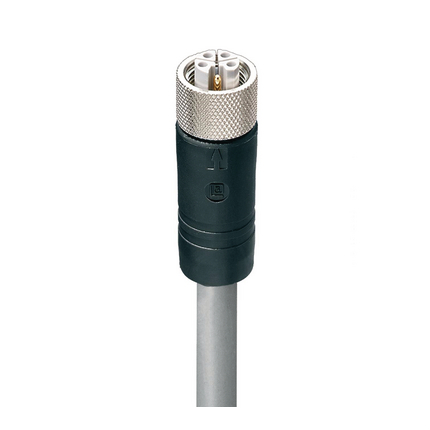

M12 Power Single-Ended Cordset
€ 84,47*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKTS 5L-956/2 M SW
Fabrikantnummer:
934849384
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Power Single-Ended Cordset is een veelzijdig en duurzaam onderdeel voor stroomtransmissie. Deze cordset heeft een vrouwelijke, rechte, 5-pin (4+FE) L-gecodeerde connector in een zwarte, afgeschermde behuizing, wat zorgt voor een robuuste verbinding met uitstekende prestaties onder zware omstandigheden. Ontworpen om tot 50 V AC/60 V DC en 16 A te verwerken, is het ideaal voor verschillende hoogvermogenstoepassingen. De 1.50 mm² PUR grijze kabel biedt flexibiliteit en weerstand tegen omgevingsfactoren, wat hem geschikt maakt voor zowel vaste als flexibele installaties. Zeer betrouwbaar met een IP65, IP67 en IP69K classificatie, is het gebouwd om strenge industriële omgevingen te weerstaan en biedt het uitstekende bescherming tegen stof en water. Deze cordset voldoet aan de IEC 61076-2-111 standaard en is RoHS-compatibel, waardoor het een efficiënte en veilige oplossing is voor uw stroomverbindingen.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 1: | black |
|---|---|
| Draad kleur 03, zijde 1: | blue |
| Draad kleur 02, zijde 1: | white |
| Draad kleur 01, zijde 1: | brown |
| Artikelnummer (#1): | 934849384 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | black |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Algemene afscherming (kabel): | tinned copper braided screen |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | HD 22.10 Appendix A, DIN EN 60811-404 |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5(4+FE) |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | female |
| Afschermingsmateriaal: | CuZn, plating: Ni |
| Afscherming: | Shielded |
| UL-kabeltype: | AWM: 20939 |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PP |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Producteigenschappen: | To ensure ingress protection, please check the O-ring’s position before connecting. Improperly positioned O-ring leads to ingress protection potential failure. |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur FE, zijde 1: | pink |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 956 |
| Kabellengte: | 2 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | PUR |
| Kleur kabelmantel: | grey |
| Omgevingstemperatuur (flexibele installatie): | -30 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie, kortdurend 100u): | -40 °C to +125 °C |
| Omgevingstemperatuur (drag chain installatie): | -20 °C to +60 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 10.4 ±0.20 mm |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Female, straight, 5-pin(4+FE), L-coded, shielded, black body, 50 V AC/60 V DC, 16 A; PUR grey cable, 1.50 mm² |
| Halogeenvrij: | DIN VDE 0472 T.815 |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RKTS 5L-956/2 M SW |
| Isolatieweerstand kabel: | min 500 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.35 mm |
| Binnenmantel: | TPE-O |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 10 M |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934849384 |
