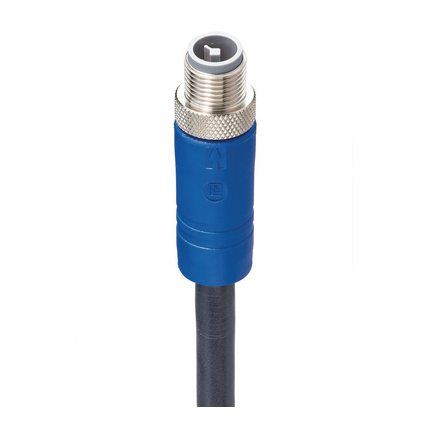

M12 Power Single-Ended Cordset
€ 59,73*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RST 4T-723/5 M
Fabrikantnummer:
934851010
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Power Single-Ended Cordset beschikt over een 4-pins, T-gecodeerde, mannelijke, rechte connector met een blauwe behuizing. Het is ontworpen om 50 V AC/60 V DC en een stroomsterkte van 16 A te verwerken. De cordset bevat een zwarte PUR-kabel met een geleidergrootte van 1,50 mm². De duurzame constructie garandeert betrouwbaarheid in zware omgevingen, met een bedrijfsomgevingstemperatuurbereik van -40°C tot +125°C. Het voldoet aan hoge veiligheidsnormen met IP65, IP67 en IP69K classificaties, waardoor bescherming tegen stof en water wordt gegarandeerd. De cordset is ideaal voor industriële automatisering, machinerie en stroomverdeelsystemen. Het is conform UL 2237-normen en is RoHS-conform, wat milieuveiligheid garandeert.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 1: | black |
|---|---|
| Draad kleur 03, zijde 1: | blue |
| Draad kleur 02, zijde 1: | white |
| Draad kleur 01, zijde 1: | brown |
| Artikelnummer (#1): | 934851010 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | blue |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | HD 22.10 Appendix A, DIN EN 60811-404 |
| O-ringmateriaal: | FKM |
| Aantal draden: | 4 |
| Aantal pinnen: | 4 |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| UL-kabeltype: | AWM: 20939 |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PP |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | dark-grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 723 |
| Kabellengte: | 5 m |
| Codering: | T |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | PUR |
| Kleur kabelmantel: | black |
| Omgevingstemperatuur (flexibele installatie): | -30 °C to +80 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +80 °C |
| Omgevingstemperatuur (vaste installatie, kortdurend 100u): | -40 °C to +125 °C |
| Omgevingstemperatuur (drag chain installatie): | -20 °C to +60 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 7.4 ±0.20 mm |
| Bevestigingstype: | Coupling Screw |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Male, straight, 4-pin, T-coded, blue body, 50 V AC/60 V DC, 16 A; PUR black cable, 1.50 mm² |
| Halogeenvrij: | DIN VDE 0472 T.815 |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RST 4T-723/5 M |
| Isolatieweerstand kabel: | min 500 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.35 mm |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 10 M |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934851010 |
