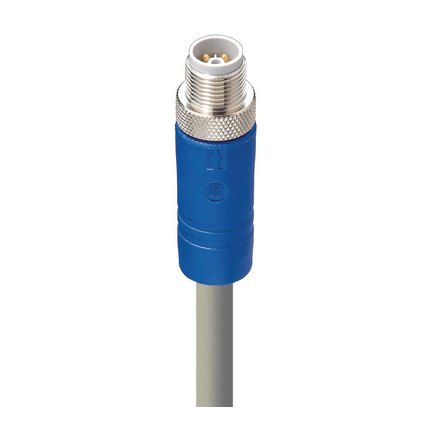

M12 Power Single-Ended Cordset
€ 78,81*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RST 5L-949/5 M
Fabrikantnummer:
934851076
EAN:
04001088095496
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Power Single-Ended Cordset is ontworpen voor robuuste industriële en automatiseringstoepassingen die betrouwbare stroomverbindingen vereisen. Met een mannelijke, rechte, 5-polige (4+FE), L-gecodeerde ontwerp, is dit cordset ontworpen om 50 V AC/60 V DC bij 16 A aan te kunnen. De blauwe behuizing van de connector zorgt voor een gemakkelijke zichtbaarheid tijdens installatie en onderhoud. Het cordset is uitgerust met een duurzame PUR grijze kabel met een geleidermaat van 1,50 mm², die uitstekende flexibiliteit en veerkracht biedt in veeleisende omgevingen.
Voordelen van dit cordset zijn onder andere hoge contact- en isolatieweerstanden, die zorgen voor betrouwbare en langdurige elektrische verbindingen. Het ondersteunt een breed bedrijfstemperatuurbereik van -40°C tot +125°C, wat het geschikt maakt voor uiteenlopende zware industriële omstandigheden. De IP65, IP67 en IP69K classificaties bieden superieure bescherming tegen stof, water en hogedrukreiniging, wat zorgt voor optimale prestaties onder uitdagende omstandigheden.
Dit cordset is ideaal voor gebruik in industriële automatisering, machines en stroomverdelingssystemen die veilige en efficiënte stroomoverdracht vereisen. Het is compatibel met verschillende Hirschmann en Lumberg Automation connectors, waardoor het een veelzijdige oplossing is voor nieuwe en bestaande installaties.
Voordelen van dit cordset zijn onder andere hoge contact- en isolatieweerstanden, die zorgen voor betrouwbare en langdurige elektrische verbindingen. Het ondersteunt een breed bedrijfstemperatuurbereik van -40°C tot +125°C, wat het geschikt maakt voor uiteenlopende zware industriële omstandigheden. De IP65, IP67 en IP69K classificaties bieden superieure bescherming tegen stof, water en hogedrukreiniging, wat zorgt voor optimale prestaties onder uitdagende omstandigheden.
Dit cordset is ideaal voor gebruik in industriële automatisering, machines en stroomverdelingssystemen die veilige en efficiënte stroomoverdracht vereisen. Het is compatibel met verschillende Hirschmann en Lumberg Automation connectors, waardoor het een veelzijdige oplossing is voor nieuwe en bestaande installaties.
Downloads
Datablad (EN)Specificaties
| Draad kleur 04, zijde 1: | black |
|---|---|
| Draad kleur 03, zijde 1: | blue |
| Draad kleur 02, zijde 1: | white |
| Draad kleur 01, zijde 1: | brown |
| Artikelnummer (#1): | 934851076 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | blue |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | HD 22.10 Appendix A, DIN EN 60811-404 |
| O-ringmateriaal: | FKM |
| Aantal draden: | 5 |
| Aantal pinnen: | 5(4+FE) |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| UL-kabeltype: | AWM: 20939 |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PP |
| VDE-keurmerk: | VDE 61984 |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur FE, zijde 1: | pink |
| Beschermingsgraad / IP-classificatie (ISO 20653): | IP69K |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Nominale spanning (UL): | 63 V |
| Nominale spanning: | 63 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67, IP69K |
| Kleur contacthouder: | grey |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 949 |
| Kabellengte: | 5 m |
| Codering: | L |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | PUR |
| Kleur kabelmantel: | grey (RAL 7032) |
| Omgevingstemperatuur (flexibele installatie): | -30 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C (UL AWM 80°C) |
| Omgevingstemperatuur (vaste installatie, kortdurend 100u): | -40 °C to +125 °C |
| Omgevingstemperatuur (drag chain installatie): | -20 °C to +60 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 8.0 ±0.20 mm |
| Bevestigingstype: | Coupling Screw |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Male, straight, 5-pin(4+FE), L-coded, blue body, 50 V AC/60 V DC, 16 A; PUR grey cable, 1.50 mm² |
| Halogeenvrij: | DIN VDE 0472 T.815 |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RST 5L-949/5 M |
| Isolatieweerstand kabel: | min 500 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.35 mm |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Buigcycli: | ˃ 10 M |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934851076 |
