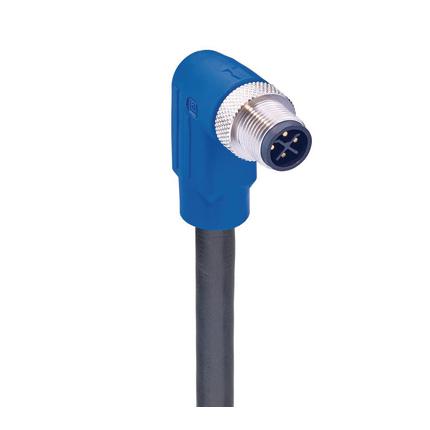

M12 Power Single-Ended Cordset
€ 78,61*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RSWT 4S-733/10 M
Fabrikantnummer:
934852007
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
10
Productinformatie
De M12 Power Single-Ended Cordset biedt een betrouwbare en robuuste oplossing voor krachtige connectiviteit in industriële omgevingen. Met een mannelijke, hoekige ontwerp en 4 pinnen (3+PE) en S-codering, zorgt deze cordset voor veilige en efficiënte elektrische verbindingen. De blauwe behuizing en PVC zwarte kabel met een geleidermaat van 1,50 mm² kunnen 600 V AC/DC en 16 A aan, waardoor het geschikt is voor veeleisende toepassingen. Met een hoge spanningsclassificatie en duurzame constructie voldoet het aan de IEC 61076-2-111 ontwerpnorm en heeft het een beschermingsgraad van IP65 en IP67, wat zorgt voor duurzaamheid in ruwe omgevingen. Het gebruik van hoogwaardige materialen zoals CuNi voor contactbasismateriaal en TPE voor de gegoten behuizing verbetert de betrouwbaarheid en levensduur.
Downloads
Datablad (EN)Specificaties
| Draad kleur 03, zijde 1: | black 3 |
|---|---|
| Draad kleur 02, zijde 1: | black 2 |
| Draad kleur 01, zijde 1: | black 1 |
| Artikelnummer (#1): | 934852007 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Vormdeelmateriaal: | TPE |
| Vormdeelkleur: | blue |
| Minimale buigradius (flexibele installatie): | ˃ 7.5 x D |
| Minimale buigradius (vaste installatie): | ˃ 4 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | * Notice derating |
| Bedrijfsspanning: | 600 V AC/DC |
| O-ringmateriaal: | FKM |
| Aantal draden: | 4 |
| Aantal pinnen: | 4(3+PE) |
| UL-keurmerk: | UL 2237; cULus |
| Type contact / Geslacht: | Male |
| Afscherming: | Unshielded |
| UL-kabeltype: | AWM: 2587 |
| UL-bestand: | E497237 |
| Draadisolatiemateriaal: | PVC |
| UL-bestandsnummer, Materiaal spuitgietdeel: | E47960 |
| UL-bestandsnummer, Materiaal contacthouder: | E41871 |
| RoHS-conform: | yes |
| Beschermingsgraad / IP-classificatie (IEC 60529): | IP65, IP67 |
| Productsubfamilie: | M12 Power |
| Productfamillie: | Power Connector |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Draad kleur PE, zijde 1: | green-yellow |
| Opmerking beschermingsgraad / IP-classificatie: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Nominale spanning (UL): | 600 V |
| Nominale spanning: | 630 V |
| Nominale impuls-spanning: | 6.0 kV |
| Nominale stroom*: | 16 A |
| Nominale stroom (UL)*: | 16 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67 |
| Kleur contacthouder: | black |
| Afstand tussen contacten / kruipwegafstand: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Kabelnummer: | 733 |
| Kabellengte: | 10 m |
| Codering: | S |
| Contact basismateriaal (#1): | CuNi |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | angled |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 1.50 mm² |
| Materiaal kabelmantel: | PVC |
| Kleur kabelmantel: | black |
| Omgevingstemperatuur (flexibele installatie): | -5 °C to +90 °C |
| Omgevingstemperatuur (vaste installatie): | -40 °C to +90 °C |
| Omgevingstemperatuur (bedrijf)*: | -40 °C to +125 °C, notice derating |
| Kabeldiameter D: | ø 8.3 ±0.20 mm |
| Bevestigingstype: | Coupling Screw |
| Oppervlaktebehandeling bevestiging: | Cu/Ni |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Power Single-Ended Cordset: Male, angled, 4-pin(3+PE), S-coded, blue body, 600 V AC/DC, 16 A; PVC black cable, 1.50 mm² |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-2 |
| Artikelomschrijving: | RSWT 4S-733/10 M |
| Isolatieweerstand kabel: | min 20 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 2.65 mm |
| Brandbaarheidsklasse (kabelmantel): | VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PBT GF |
| Klantspecifiek product: | |
| Aandraaimoment (contactschroef): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-111 |
| Uniek Nr.: | aut934852007 |
