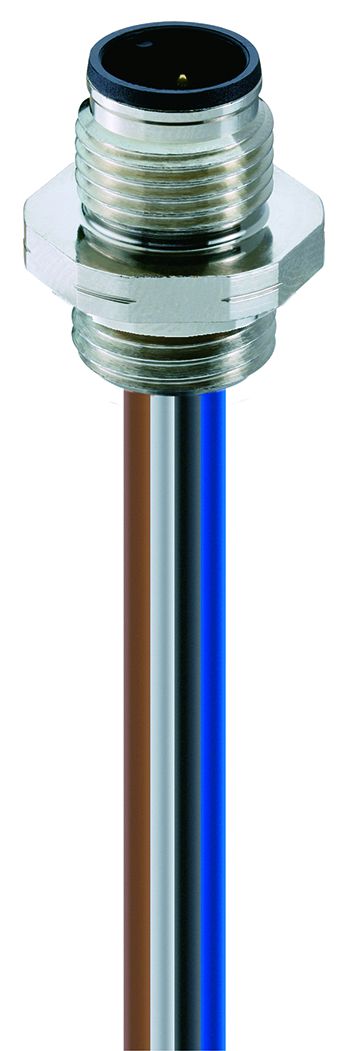

M12 Standaard Sensor/Aanvoerapparaat Aansluitbusconnector
€ 11,06*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RSF 4-13,5/0,5 M
Fabrikantnummer:
11628
EAN:
04020841162626
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
10
Productinformatie
De M12 Standaard Sensor/Aanvoerapparaat Aansluitbusconnector is ontworpen voor betrouwbare en veilige verbindingen in industriële automatiseringssystemen. Deze mannelijke, voor gemonteerde connector heeft een M12 aansluitzijde en een aansluitzijde voor gestrande draden, waardoor een robuuste oplossing voor sensor- en actuatorsystemen wordt geboden. Met een 4-pins configuratie en A-gecodeerd ontwerp zorgt deze connector voor efficiënte signaaltransmissie. De metalen grijze behuizing is duurzaam en ongeëerd, wat voldoende bescherming biedt voor veeleisende omgevingen. Met een nominale spanning van 230 V AC/DC en 4 A is het geschikt voor verschillende stroom- en signaaltransmissiebehoeften. Het CuZn basismateriaal met nikkelgeplateerde behuizing en CR O-Ring materiaal verbeteren de betrouwbaarheid en levensduur van de connector, zelfs onder zware omstandigheden. Het eenvoudige schroefvergrendelingsmechanisme vergemakkelijkt de installatie en voldoet aan de IP65 en IP67 beschermingsnormen, wat betrouwbare prestaties onder ongunstige omstandigheden garandeert. Ideaal voor gebruik in geautomatiseerde systemen, machines en industriële apparatuur, zorgt het voor consistente en hoogwaardige connectiviteit.
Downloads
Datablad (EN)Specificaties
| Uniek Nr.: | aut11628 |
|---|---|
| Note: | The receptacle connector is constructively intended for usage in IP67-products. To realise this protection class, the estimated location has to be designed accordingly. Further details see IEC 61076-2-101. |
| Pollution Degree: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Potted: | |
| Pin Color 04@Side 1: | black |
| Pin Color 03@Side 1: | blue |
| Note Derating: | * Notice derating |
| Number of Pins: | 4 |
| Number of Wires: | 4 |
| O-Ring Material: | CR |
| Operating Voltage: | 230 V AC/DC |
| Overvoltage Category: | II acc. to DIN EN 60664-1 (VDE 0110-1) |
| Part Number (#1): | 11628 |
| Pin Color 01@Side 1: | brown |
| Pin Color 02@Side 1: | white |
| Product Family: | Sensor / Actuator Connectors |
| Product Sub Family: | M12 Standard |
| Thread Size: | PG13.5 |
| Type of Connection: | solder |
| Type of Contact / Gender: | Male |
| UL Cable Type: | AWM: 1007 |
| Protection Degree / IP Rating Note: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. On the installation side tightness has to be assured by taking proper measures. |
| Protection Degree / IP Rating**: | IP65, IP67 |
| Rated Current*: | 4 A |
| Rated Impulse Voltage: | 2.5 kV |
| Rated Voltage: | 250 V |
| RoHS Compliant: | yes |
| Wire Insulation Material: | PVC |
| Accessories to Order Separately: | 000-011-643 Mounting Nut PG13.5 |
| Clearance / Creepage Distance: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Coding: | A |
| Conductor Size: | 0.355 mm² |
| Conductor material: | Cu |
| Connecting Side: | Stranded Wires |
| Connector Design: | Front mount |
| Connector Type: | Receptacle |
| Contact Base Material (#1): | CuZn |
| Contact Bearer Color: | Black |
| Contact Bearer Material (#1): | PA |
| Contact Plating: | Cu/Au |
| Contact Resistance: | ≤ 10 mOhm |
| Cable Number: | 908 43 |
| Cable Length: | 0.5 m |
| Ambient Temperature (Fixed Installation): | - 40 °C - + 90 °C |
| Ambient Temperature (Flex Installation): | - 20 °C - + 90 °C |
| Ambient Temperature (Operation)*: | - 25 °C - + 85 °C |
| Attachment Material: | CuZn |
| Attachment Plating: | Nickel-plated |
| Attachment Type: | Screw-Locking |
| Core Colors: | blue,brown, white, black |
| Housing Material: | CuZn |
| Housing Plating: | Nickel-plated |
| Insulated Wire Diameter: | ø 1.55 mm ± 0.1 mm |
| Insulation Resistance: | ˃ 10^9 Ohm |
| Item Description: | RSF 4-13,5/0,5 M |
| Long Description (#1): | M12 Standard Sensor/Actuator Receptacle Connector: Male, front mount, M12 - mating side, stranded wires - connecting side, 4-pin, A-coded, unshielded, metallic grey housing, 230 V AC/DC, 4 A |
| Mating Cycles: | ≤ 100 |
| Mating Side: | M12 |
| Housing Color: | Silver |
| Design Standard: | IEC 61076-2-101 |
| Fastening Torque (Attachment): | M 12x1: (50-60) Ncm, hand-tight |
| Flammability Class (Cable Jacket): | DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL-VW1, CSA-FT1 |
| Flammability Class (Contact Bearer): | UL 94 V-0 |
