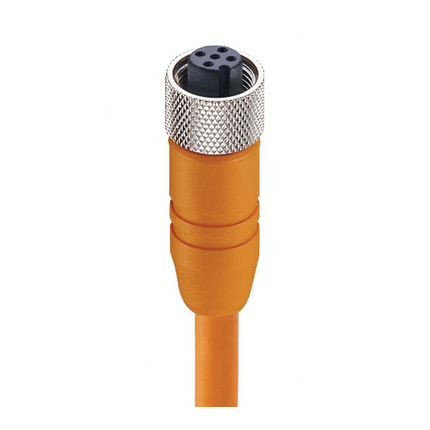

M12 Standaard Sensor/Actuator Enkelvoudig Aangesloten Cordset
€ 57,47*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKTS 5-183/15 M
Fabrikantnummer:
38789
EAN:
04020841631030
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Standaard Sensor/Actuator Enkelvoudig Aangesloten Cordset is ontworpen voor robuuste industriële toepassingen, met een vrouwelijke, rechte 5-polige connectoraansluiting. Afgeschermd en A-gecodeerd, zorgt deze cordset voor betrouwbare en veilige verbindingen, opereert efficiënt bij 50 V AC / 60 V DC en 4 A. De oranje PVC-kabel herbergt vijf draden, met een geleidermaat van 0,34 mm², geoptimaliseerd voor zowel vaste als flexibele installaties door minimale buigradiusvereisten. De duurzame constructie van de connector omvat een TPU-omhulde behuizing en een IP65/IP67-classificatie, wat superieure bescherming biedt tegen stof en vocht. Deze cordset is ideaal voor verschillende automatiseringstaken, biedt uitstekende compatibiliteit met Lumberg Automation-apparaten en garandeert langdurige prestaties in veeleisende omgevingen.
Downloads
Datablad (EN)Specificaties
| Pinkleur 05, zijde 1: | grey |
|---|---|
| Pinkleur 04, zijde 1: | black |
| Pinkleur 03, zijde 1: | blue |
| Pinkleur 02, zijde 1: | white |
| Pinkleur 01, zijde 1: | brown |
| Artikelnummer (#1): | 38789 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Opmerking: | Do not connect or disconnect under load. |
| Vormdeelmateriaal: | TPU |
| Vormdeelkleur: | orange |
| Minimale buigradius (flexibele installatie): | ˃ 15 x D |
| Minimale buigradius (vaste installatie): | ˃ 8 x D |
| Koppelcycli: | ≤ 100 |
| Opmerking vermogensreductie: | Notice derating |
| Algemene afscherming (kabel): | Braid |
| Bedrijfsspanning: | 50 V AC / 60 V DC |
| Oliebestendigheid: | Good chemical and oil resistance |
| O-ringmateriaal: | FKM, green |
| Aantal draden: | 5 |
| Aantal pinnen: | 5 |
| Type contact / Geslacht: | female |
| Afschermingsmateriaal: | CuZn, tin-plated |
| Afscherming: | Shielded |
| Draadisolatiemateriaal: | PVC |
| RoHS-conform: | yes |
| Producttype: | Assemblies & Patch cords |
| Productsubfamilie: | M12 Standard |
| Productfamillie: | Sensor / Actuator Connectors |
| Vervuilingsgraad: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Opmerking beschermingsgraad / IP-classificatie: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Nominale spanning: | 60 V |
| Nominale impuls-spanning: | 1.5 kV |
| Nominale stroom*: | 4 A |
| Beschermingsgraad / IP-classificatie**: | IP65, IP67 |
| Kleur contacthouder: | black |
| Kabelnummer: | 183 |
| Kabellengte: | 15 m |
| Codering: | A |
| Contact basismateriaal (#1): | CuSn |
| Connectortype: | Cordset, single ended |
| Connectorontwerp: | straight |
| Geleidermateriaal: | Cu |
| Geleidergrootte: | 0.34 mm² |
| Materiaal kabelmantel: | PVC |
| Kleur kabelmantel: | orange |
| Omgevingstemperatuur (flexibele installatie): | + 5 °C - + 70 °C |
| Omgevingstemperatuur (vaste installatie): | - 30 °C - + 70 °C |
| Omgevingstemperatuur (bedrijf)*: | - 25 °C - + 70 °C |
| Kabeldiameter D: | ø 5.0 ± 0.2 mm |
| Kabeleigenschappen: | Free of lacquer wetting disturbing substances; Exclusion of silicone |
| Bevestigingstype: | Coupling Nut |
| Oppervlaktebehandeling bevestiging: | Nickel-plated |
| Bevestigingsmateriaal: | CuZn |
| Lange omschrijving (#1): | M12 Standard Sensor/Actuator Single-Ended Cordset: Female, straight, 5-pin, A-coded, shielded, orange body, 50 V AC / 60 V DC, 4 A; PVC orange cable, 5-wires, 0.34 mm² |
| Brandbaarheidsklasse (vormdeel): | UL 94 HB |
| Brandbaarheidsklasse (contacthouder): | UL 94 V-0 |
| Artikelomschrijving: | RKTS 5-183/15 M |
| Isolatieweerstand kabel: | min 20 MOhm x km |
| Isolatieweerstand: | ˃ 10^9 Ohm |
| Geïsoleerde draaddiameter: | ø 1.50 mm |
| Brandbaarheidsklasse (kabelmantel): | DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2 |
| Contactweerstand: | ≤ 10 mOhm |
| Contactcoating: | Cu/Au |
| Materiaal contacthouder (#1): | PA |
| Aandraaimoment (bevestiging): | M 12x1: (50-60) Ncm, hand-tight |
| Ontwerpstandaard: | IEC 61076-2-101 |
| Uniek Nr.: | aut38789 |
