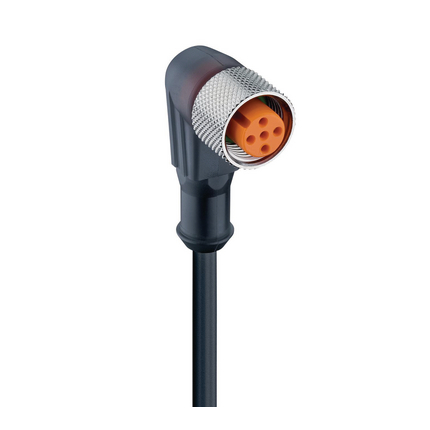

M12 Standard Sensor/Actuator Enkelzijdige Kabelaansluiting
€ 15,99*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:
RKWT 5-574/1,6 M
Fabrikantnummer:
15444
EAN:
04001088077669
Merk:
Lumberg Automation
Minimale bestelhoeveelheid:
5
Productinformatie
De M12 Standard Sensor/Actuator Enkelzijdige Kabelaansluiting is een robuuste en betrouwbare vrouwelijke connector. Het heeft een duurzame gehoekte constructie, een 5-pins configuratie en is A-gecodeerd voor secure connecties. De translucente behuizing zorgt voor eenvoudiger zicht, terwijl de PUR zwarte kabel met 5 draden en een geleidergrootte van 0,14 mm² zorgt voor efficiënte signaaloverdracht. Deze kabelaansluiting ondersteunt een nominale spanning van 50 V AC / 60 V DC en een stroom tot 2 A, wat het geschikt maakt voor verschillende industriële toepassingen. Het is ontworpen om stand te houden in zware omgevingen met een beschermingsgraad van IP65, IP67, IP68, en IP69K en functioneert binnen een temperatuurbereik van -40°C tot +90°C.
Downloads
Datablad (EN)Specificaties
| Pin Color 05@Side 1: | grey |
|---|---|
| Pin Color 04@Side 1: | black |
| Pin Color 03@Side 1: | blue |
| Pin Color 02@Side 1: | white |
| Pin Color 01@Side 1: | brown |
| Part Number (#1): | 15444 |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Note: | Do not connect or disconnect under load. |
| Molded Body Material: | TPU |
| Molded Body Color: | Translucent |
| Minimal Bending Radius (Flexible Inst): | ˃ 8 x D |
| Minimal Bending Radius (Fixed Inst): | ˃ 4 x D |
| Mating Cycles: | ≤ 100 |
| Note Derating: | Notice derating |
| Operating Voltage: | 50 V AC / 60 V DC |
| Oil Resistance: | IEC 60811:404 |
| O-Ring Material: | FKM, green |
| Number of Wires: | 5 |
| Number of Pins: | 5 |
| Type of Contact / Gender: | female |
| Shielding: | Unshielded |
| UL Cable Type: | AWM: 20549 |
| Wire Insulation Material: | PP |
| RoHS Compliant: | yes |
| Product Type: | Assemblies & Patch cords |
| Product Sub Family: | M12 Standard |
| Product Family: | Sensor / Actuator Connectors |
| Pollution Degree: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Protection Degree / IP Rating Note: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Rated Voltage: | 60 V |
| Rated Impulse Voltage: | 1.5 kV |
| Rated Current*: | 2 A |
| Protection Degree / IP Rating**: | IP65, IP67, IP68 (1 m / 24 h), IP69K |
| Contact Bearer Color: | Orange |
| Cable Number: | 574 |
| Cable Length: | 1.6 m |
| Coding: | A |
| Contact Base Material (#1): | CuSn |
| Connector Type: | Cordset, single ended |
| Connector Design: | angled |
| Conductor material: | Cu |
| Conductor Size: | 0.14 mm² |
| Cable Jacket Material: | PUR |
| Cable Jacket Color: | black matt similarly RAL 9005 |
| Ambient Temperature (Flex Installation): | - 25 °C - + 80 °C |
| Ambient Temperature (Fixed Installation): | - 40 °C - + 80 °C |
| Ambient Temperature (Operation)*: | - 40 °C - + 90 °C |
| Cable Diameter D: | ø 4.0 ± 0.20 mm |
| Attachment Type: | Coupling Nut |
| Attachment Plating: | Nickel-plated |
| Attachment Material: | CuZn |
| Long Description (#1): | M12 Standard Sensor/Actuator Single-Ended Cordset: Female, angled, 5-pin, A-coded, translucent body, 50 V AC / 60 V DC, 2 A; PUR black cable, 5-wires, 0.14 mm² |
| Flammability Class (Molded Body): | UL 94 HB |
| Flammability Class (Contact Bearer): | UL 94 HB |
| Item Description: | RKWT 5-574/1,6 M |
| Insulation Resistance: | ˃ 10^9 Ohm |
| Insulated Wire Diameter: | ø 0.95 ± 0.04 mm |
| Flammability Class (Cable Jacket): | CSA FT-2 |
| Contact Resistance: | ≤ 10 mOhm |
| Contact Plating: | Cu/Au |
| Contact Bearer Material (#1): | TPU |
| Fastening Torque (Attachment): | M 12x1: (50-60) Ncm, hand-tight |
| Design Standard: | IEC 61076-2-101 |
| Uniek Nr.: | aut15444 |
