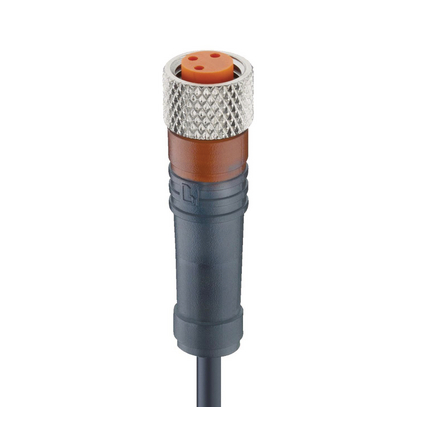

M8 Standaard Sensor/Aanvoerapparaat Enkelzijdige Kabelaansluiting
€ 34,05*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:RKMV 3-224/20 M
Fabrikantnummer:44065
EAN:04020841441431
Merk:Lumberg Automation
Minimale bestelhoeveelheid:5
Productinformatie
De M8 Standaard Sensor/Aanvoerapparaat Enkelzijdige Kabelaansluiting is een veelzijdige connectoroplossing ontworpen voor diverse automatiseringstoepassingen. Het beschikt over een vrouwelijke, rechte 3-pins A-gecodeerde verbinding met een translucente behuizing. De kabelaansluiting ondersteunt een spanningswaarde van 50 V AC/60 V DC en een stroomcapaciteit van 4 A, wat hem geschikt maakt voor robuuste prestaties in industriële omgevingen. De kabel is gemaakt van duurzaam PUR, zwart van kleur, met drie draden van elk 0,34 mm², wat flexibiliteit en sterkte biedt. Het zorgt voor betrouwbare elektrische verbindingen en is beschermd met IP65-, IP67- en IP69K-classificaties, wat weerstand garandeert tegen stof, water en externe mechanische invloeden.
Deze kabelaansluiting is ideaal voor sensor- en aanvoerapparaatverbindingen en biedt eenvoudige integratie met verschillende apparatuur dankzij het gestandaardiseerde M8-ontwerp. Het TPU-materiaal dat in de contactdrager en gegoten behuizing wordt gebruikt, verbetert de duurzaamheid en levensduur, met temperatuurbestendigheid van -40 °C tot +90 °C. De koppelnutaansluiting zorgt voor een veilige pasvorm en minimaliseert verbindingsfouten. Bovendien is de constructie van de kabelaansluiting vrij van PVC en siliconen, met goede weerstand tegen microben en chemische stoffen, wat het milieuvriendelijk en duurzaam maakt. Effectief in vaste en flexibele installaties, deze kabelaansluiting is uw keuze voor kwaliteit en betrouwbare connectiviteit in automatiseringstaken.
Deze kabelaansluiting is ideaal voor sensor- en aanvoerapparaatverbindingen en biedt eenvoudige integratie met verschillende apparatuur dankzij het gestandaardiseerde M8-ontwerp. Het TPU-materiaal dat in de contactdrager en gegoten behuizing wordt gebruikt, verbetert de duurzaamheid en levensduur, met temperatuurbestendigheid van -40 °C tot +90 °C. De koppelnutaansluiting zorgt voor een veilige pasvorm en minimaliseert verbindingsfouten. Bovendien is de constructie van de kabelaansluiting vrij van PVC en siliconen, met goede weerstand tegen microben en chemische stoffen, wat het milieuvriendelijk en duurzaam maakt. Effectief in vaste en flexibele installaties, deze kabelaansluiting is uw keuze voor kwaliteit en betrouwbare connectiviteit in automatiseringstaken.
Downloads
Datablad (EN)Specificaties
| Ambient Temperature (Drag Chain Inst): | - 25 °C - + 60 °C |
|---|---|
| Ambient Temperature (Fixed Installation): | - 50 °C - + 80 °C |
| Ambient Temperature (Flex Installation): | - 25 °C - + 80 °C |
| Ambient Temperature (Operation)*: | - 40 °C - + 90 °C |
| Attachment Material: | CuZn |
| Attachment Plating: | Nickel-plated |
| Attachment Type: | Coupling Nut |
| Cable Characteristics: | Good microbes and hydrolysis resistance; Mainly plasticizer diffusion free; Exclusion of PVC and silicone; Free of lacquer wetting disturbing substances; Coldness flexibility |
| Cable Diameter D: | ø 4.30 ± 0.20 mm |
| Cable Jacket Color: | black matt similarly RAL 9005 |
| Cable Jacket Material: | PUR |
| Cable Length: | 20 m |
| Cable Number: | 224 |
| Coding: | A |
| Conductor Size: | 0.34 mm² |
| Conductor material: | Cu |
| Connector Design: | Straight |
| Connector Type: | Cordset, single ended |
| Contact Base Material (#1): | CuSn |
| Contact Bearer Color: | Orange |
| Contact Bearer Material (#1): | TPU |
| Contact Plating: | Cu/Au |
| Contact Resistance: | ≤ 10 mOhm |
| Cycles (Bending): | ˃ 5 M |
| Cycles (Torsion): | ˃ 5 M @ ± 360 °/1 m |
| Design Standard: | IEC 61076-2-104 |
| Fastening Torque (Attachment): | M 8x1: 30 Ncm, hand-tight |
| Flammability Class (Cable Jacket): | DIN EN 50265-2-2, VDE 0482-265-2-2, IEC 60332-2-2, CSA FT2 |
| Flammability Class (Contact Bearer): | UL 94 HB |
| Flammability Class (Molded Body): | UL 94 HB |
| Halogenfree: | DIN EN 50267-2-1, IEC 60754-1, VDE 0482-267-2-1 |
| Insulated Wire Diameter: | ø 1.30 ± 0.10 mm |
| Insulation Resistance: | ˃ 10^9 Ohm |
| Insulation Resistance Cable: | min 1000 MOhm x km |
| Item Description: | RKMV 3-224/20 M |
| Long Description (#1): | M8 Standard Sensor/Actuator Single-Ended Cordset: Female, straight, 3-pin, A-coded, translucent body, 50 V AC / 60 V DC, 4 A; PUR black cable, 3-wires, 0.34 mm² |
| Mating Cycles: | ≤ 100 |
| Minimal Bending Radius (Fixed Inst): | ˃ 5 x D |
| Minimal Bending Radius (Flexible Inst): | ˃ 10 x D |
| Molded Body Color: | Translucent |
| Molded Body Material: | TPU |
| Note: | Do not connect or disconnect under load. |
| Note Derating: | Notice derating |
| Number of Pins: | 3 |
| Number of Wires: | 3 |
| O-Ring Material: | FKM, green |
| Oil Resistance: | Good chemical and oil resistance |
| Operating Temperature (UL): | max. + 70 °C |
| Operating Voltage: | 50 V AC / 60 V DC |
| Overvoltage Category: | III acc. to DIN EN 60664-1 (VDE 0110-1) |
| Part Number (#1): | 44065 |
| Pin Color 01@Side 1: | brown |
| Pin Color 03@Side 1: | blue |
| Pin Color 04@Side 1: | black |
| Pollution Degree: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Product Family: | Sensor / Actuator Connectors |
| Product Sub Family: | M8 Standard |
| Protection Degree / IP Rating**: | IP65, IP67, IP69K |
| Protection Degree / IP Rating Note: | ** only if mounted and locked in combination with Hirschmann / Lumberg Automation connector. |
| Rated Current (UL)*: | 4 A |
| Rated Current*: | 4 A |
| Rated Impulse Voltage: | 1.5 kV |
| Rated Voltage: | 60 V |
| Rated Voltage (UL): | 30 V AC/DC |
| RoHS Compliant: | yes |
| Shielding: | Unshielded |
| Type of Contact / Gender: | Female |
| UL: | UL 2238; cURus |
| UL-File: | E315587 |
| UL Cable Type: | AWM: 20549 |
| Wire Insulation Material: | PP |
| uniek_nr: | aut44065 |
