STAK 3 K 075 zwart
€ 16,70*
Prijzen excl. BTW en excl. verzendkosten
Artikelnummer:STAK 3 K 075 3025MM
Fabrikantnummer:932187011
EAN:04001088144170
Merk:Hirschmann
Minimale bestelhoeveelheid:75
Productinformatie

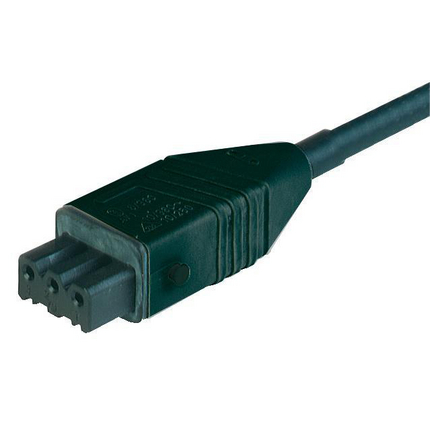

De STAK 3 K 075 zwart is een hoogwaardige enkele kabelset uit de ST-serie, met een vrouwelijke, rechte uitvoering en een 3-polige+PE configuratie. Deze kabelset beschikt over een duurzaam zwart omhulsel en is geschikt voor bedrijfsspanningen van 400 V AC of 230 V DC met een nominale stroom van 10 A. Ontworpen met een veiligheidsbeugel voor bevestiging en gemaakt van betrouwbare materialen zoals CuZn voor de contactbasis, PA GF voor de contactdrager, en EM 3 (EPDM) voor de kabelmantel, zorgt deze kabelset voor veilige en efficiënte elektrische verbindingen. Het product is geschikt voor omgevingen met bedrijfstemperaturen variërend van -30°C tot +90°C, en voldoet aan beschermingsgraad IP54 wanneer correct gemonteerd en vergrendeld.
Downloads
Datablad (EN)Specificaties
| Accessories to Order Separately: | STASI 3, 732-045-…, safety bracket |
|---|---|
| Ambient Temperature (Fixed Installation): | -25°C to +60°C |
| Ambient Temperature (Operation)*: | -30°C to +90°C, notice Derating |
| Attachment Type: | safety bracket |
| Cable Jacket Material: | EM 3 (EPDM) |
| Cable Length: | 3 m |
| Cable Number: | H05RR-F 4G0.75 |
| Clearance / Creepage Distance: | DIN EN 60664-1 (2008/01); VDE 0110-1 |
| Conductor Cross Section: | 0.75 mm² |
| Conductor Size: | 0.75 mm² |
| Connector Design: | straight |
| Connector Type: | Cordset, single ended |
| Contact Base Material (#1): | CuZn |
| Contact Bearer Color: | black |
| Contact Bearer Material (#1): | PA 66 GF |
| Contact Plating: | Cu/Sn |
| Contact Resistance: | ≤ 10 mOhm |
| Customer Specific Product: | |
| Design Standard: | DIN EN 61984 (VDE 0627) |
| Flammability Class (Contact Bearer): | UL 94 V-0 |
| Flammability Class (Housing): | UL 94 HB |
| Gasket Material: | NBR |
| Housing Color: | black |
| Item Description: | STAK 3 K 075 3025MM |
| Long Description (#1): | Sinlge-Ended Cordset (ST Series): Female, straight, 3-pin+PE, black housing, 400 V AC/230 V DC, 10 A |
| Mating Cycles: | max. 50 |
| Molded Body Material: | PA 6 GF |
| Note: | Do not connect or disconnect under load. |
| Note Derating: | * Notice derating |
| Number of Pins: | 3+PE |
| Number of Wires: | 4 |
| Operating Voltage: | 400 V AC / 230 V DC |
| Part Number (#1): | 932187011 |
| Pin Color 01@Side 1: | brown |
| Pin Color 02@Side 1: | blue |
| Pin Color 03@Side 1: | black |
| Pin Color PE@Side 1: | green-yellow |
| Pollution Degree: | 3 acc. to DIN EN 60664-1 (VDE 0110-1) |
| Product Family: | Power Connector |
| Product Sub Family: | ST-Series |
| Protection Degree / IP Rating (IEC 60529): | IP54 |
| Protection Degree / IP Rating**: | IP54 |
| Protection Degree / IP Rating Note: | * only if mounted and locked in combination with Hirschmann / Lumberg connector. |
| Rated Current*: | 10 A |
| Rated Impulse Voltage: | 2.5 kV / 4.0 kV |
| Rated Voltage: | 400 V AC / 250 V DC |
| SEV: | SEV |
| Shielding: | Unshielded |
| Temperature Range (Gasket): | -30°C to +90°C |
| Type of Connection: | solder |
| Type of Contact / Gender: | female |
| VDE: | VDE 61984 |
| Wire Insulation Material: | EI 4 (EPDM) |
| uniek_nr: | hir932187011 |
